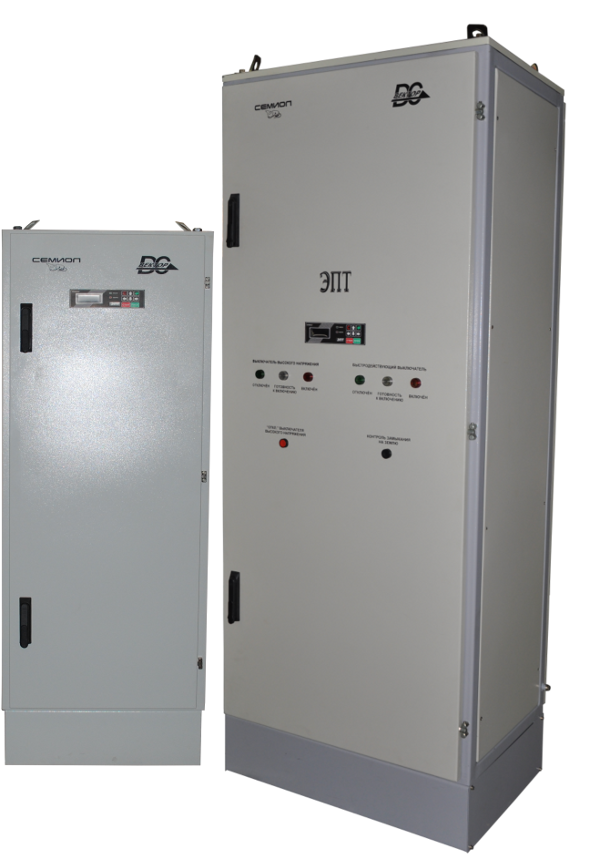

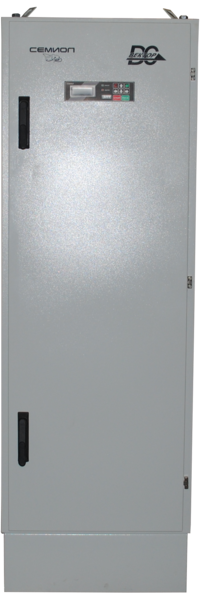

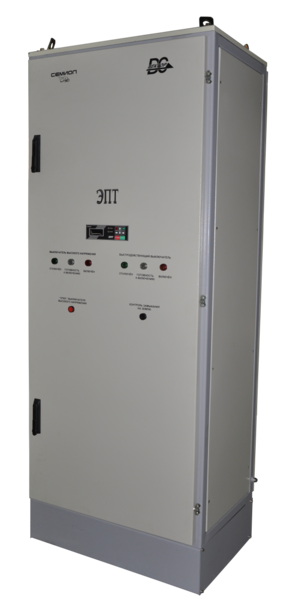

Электропривод постоянного тока (далее ЭП-DC) предназначен для управления двигателями постоянно тока независимого возбуждения, применяемыми в различных отраслях промышленности, сельском и коммунальном хозяйстве.

ЭП-DC изготавливается в трех исполнениях:

  • нереверсивный тиристорный преобразователь в цепи якоря и нереверсивный транзисторный преобразователь в цепи возбуждения;
  • реверсивный тиристорный преобразователь в цепи якоря и нереверсивный транзисторный преобразователь в цепи возбуждения;
  • нереверсивный тиристорный преобразователь в цепи якоря и реверсивный транзисторный преобразователь в цепи возбуждения.

Преобразователь имеет системы регулирования, защиты и сигнализации позволяющие поддерживать заданное значение скорости, напряжения или ЭДС двигателя постоянного тока.

Структура системы регулирования позволяет осуществлять как однозонное, так и двухзонное регулирование скорости с подчиненным контуром скорости.

Основные характеристики:

  • пуск и останов электродвигателя в заданной функции времени (рампа разгона и торможения, останов с откатом и др.);
  • рекуперация энергии при торможении (для реверсивных исполнений);
  • регулирование выходного напряжения якорной цепи и цепи возбуждения;
  • регулирование частоты вращения электродвигателя без подключения внешних обратных связей (в функции напряжения или ЭДС двигателя);
  • стабилизация тока возбуждения;
  • управление автоматическое, дистанционное или от встроенного пульта;
  • связь с системой автоматики верхнего уровня посредством интерфейса sCAN;
  • индикация параметров электропривода и режимов его работы, а также наладка системы автоматического регулирования электропривода выполняется с помощью встроенного пульта с символьным ЖКИ (20x4-значный);

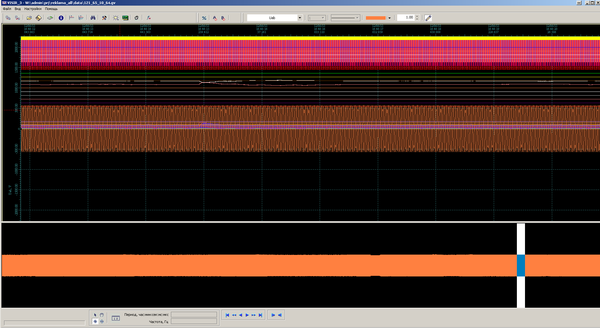

  • регистрация основных параметров выполняется на модуль памяти.

Отличительные особенности(улучшающие эксплуатационные характеристики)

  • схема синхронизации  использует только линейные напряжения, что позволяет избавиться от нулевого провода и использовать силовой трансформатор с вторичной обмоткой соединенной в треугольник;
  • алгоритм синхронизации позволяет выполнять синхронизацию от силового напряжения с вторичной обмотки понижающего трансформатора или реактора, что позволяет исключить необходимость фазировки синхронизирующего и силового напряжений (учет группы трансформатора и т.д.);
  • встроенный пульт управления имеет интуитивно понятный интерфейс с системой вложенных меню, что упрощает настройку параметров привода;
  • в случае настройки группы преобразователей система профилей позволяет переносить настройки с одного преобразователя на другойp;
  • в ЭП-DC предусмотрена регистрация параметров на модуль памяти. В качестве модуля памяти в преобразователе используется энергонезависимая карта памяти стандарта SD/MMC. Объём карты памяти может быть до 4GB.
