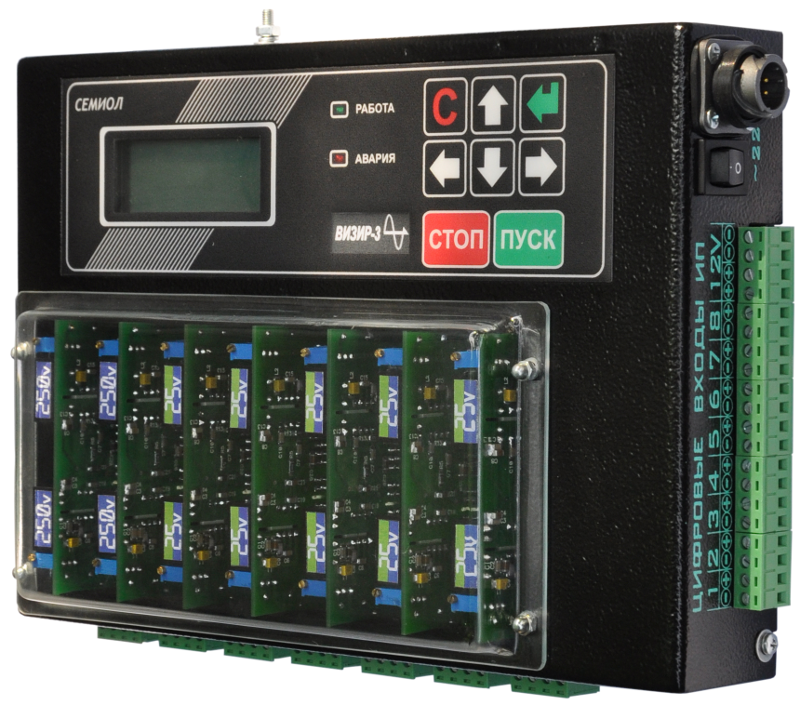

Цифровая система регистрации и визуализации электрических сигналов "Визир-3". Интеллектуальный безбумажный цифровой самописец, разработанный на основе современных технологий. "Визир-3" предназначен для записи электрических сигналов на карту памяти формата SD/SDHC и последующего анализа полученных данных.

Области применения:

  • Электростанции, энергоснабжение: регистрация параметров электросети на подстанциях, низкая и высокая сторона входных трансформаторов напряжения цехов. Подключение напрямую и через трансформаторы тока и напряжения. Возможность некоммерческого учета потребления электроэнергии, фиксации аварийных ситуаций (падение напряжения). Релейные станции – контроль работы защитных реле, настройка уставок срабатывания реле, возможность использования как интеллектуальное реле.
  • Металлургия – контроль работы электрических приводов двигателей постоянного тока и асинхронных двигателей, установленных на прокатных станах, регистрация параметров технологических процессов (температура, вес, сигналы управления). Горно-обогатительные комбинаты, агломерационные фабрики – регистрация параметров работы приводов экскаваторов (параметры двигателей/генераторов подъема, поворота напора, приводного синхронного двигателя), козловых кранов, и т.д.
  • Ремонт, наладка и эксплуатация электроприводов различной категории сложности. Настройка и наблюдение за работой приводов двигателей постоянного тока: ток якорной цепи, напряжение в якорной цепи, ток в обмотке возбуждения, сигнал ОС с тахогенератора, величина сигнала задания, сигналы внутренних управляющих цепей. Наблюдение за работой автоматизированных систем управления: разовые команды (включение выключение устройств), аналоговые сигналы датчиков веса, температуры, скорости вращения, влажности и т.д.
  • Выявление неисправностей носящих эпизодический характер (неисправности которые проявляются редко в непредсказуемое время).

Возможности:

  • Многоканальность: возможность регистрации до 14-ти универсальных, и до 8-ми дискретных электрических сигналов. Все каналы гальванически развязаны.
  • Возможно использование в качестве интеллектуального реле.
  • Эксплуатация: прибор чрезвычайно прост в эксплуатации, не требует расходных материалов, перьев, чернильных картриджей, смазочных материалов в отличие от бумажных самописцев; благодаря импульсному источнику питания способен функционировать в тяжелых условиях энергоснабжения.
  • Универсальность: благодаря легко заменяемым модулям согласования, входящим в комплект поставки, регистратор обеспечивает подключение практически любых электрических сигналов: шунты, бесконтактные датчики тока и напряжения, трансформаторы тока и напряжения, подключение напрямую к электронным схемам и силовым цепям, сухие контакты реле, а также контакты реле с постоянным напряжением 5…30В. Возможна замена модулей согласования на модули управления, при этом "Визир-3" может на основе входных сигналов по заданной программе осуществлять управление технологическим процессом*.
  • Надежность: система самоконтроля, алгоритм сохранения данных не допускает потери** регистрируемых данных при возникновении аварийных ситуаций, отсутствуют механические узлы требующие технического обслуживания
  • Интерфейс: прибор оснащен надежной мембранной клавиатурой и четырех строчным ЖКИ. Возможна настройка параметров работы устройства, просмотр максимального и минимального значения сигнала, его действующего значения.
  • Идентификация: каждый прибор обладает уникальным номером, по которому можно идентифицировать полученные данные при просмотре их на ПК, наличие в регистраторе встроенных часов реального времени позволяет осуществлять привязку регистрируемых сигналов к местному времени.
  • Система обновления: при изменении условий работы прибора возможна замена Firmware (встроенного ПО) приспособленного под новые условия. При установке карты памяти с записанной на нее прошивкой разработанной специалистами нашей фирмы прибор автоматически перезаписывает свою программу.

* функция опциональна и реализуется по согласованию с заказчиком, в базовый комплект поставки не входит.

** применяется энергонезависимая«FLASH» память – карта памяти формата SD/SDHC для записи.

Технические характеристики
Технические характеристики
Измерение
Дискретные входа: до 8* каналов. Сухие контакты:внутренний гальванически развязанный источник питания 12В; Источник постоянного напряжения 5…30В.
Универсальные входа: до 14* каналов. Набор модулей охватывает диапазон напряжений от 200мВ до 700В.
Период измерения Для одного канала 25мкс, для 14-ти каналов 0,35мс. Значения дискретных каналов регистрируются с частотой записи универсальных каналов.
Погрешность 2% от диапазона измерения.
Дополнительные возможности Цифровая обработка входных сигналов - предустановленные цифровые фильтры низкой частоты с частотой среза 1, 10, 50, 500, 5000, 15000Гц. Возможность просмотра действующей величины входного сигнала (RMS), максимального и минимального значения в реальном времени для 2х произвольно выбранных каналов одновременно.
Выходы управления Опционально, по техническому заданию заказчика.
Регистрация и сохранение результатов измерений
Нормальная регистрация, дежурный режим. Запись данных на карту памяти с заданной частотой регистрации. Частота регистрации настраивается пользователем. Способ записи – кольцевой буфер, по окончании свободного места в карте памяти старые данные перезаписываются новыми.
Регистрация аварийных ситуаций Прибор работает в обычном режиме записи электрических сигналов, но при возникновении аварийных ситуаций предаварийные данные и данные с записью сигналов во время аварии не перезаписываются. Уставки для определения условий аварии вводятся пользователем (время срабатывания, максимально допустимое значение входного сигнала).
Объем карты памяти до 4Гб(SDHC/SDHC)
Управление
Клавиатура Восьмикнопочная клавиатура обеспечивает удобное управление прибором.
Индикация Жидкокристаллический 4х20 символьный индикатор.
Исполнение
Переносной Предназначен для произведения наладочных и монтажных работ. Корпус предназначен для переноски и установки в горизонтальном положении, снабжен диэлектрическими ножками.
Стационарный Предназначен для длительной регистрации электрических сигналов. Снабжен металлическими скобами для крепления его на стену или другие монтажные конструкции. Может устанавливается в защитный корпус.
* - количество регистрируемых цифровых и аналоговых каналов настраивается пользователем с клавиатуры прибора.

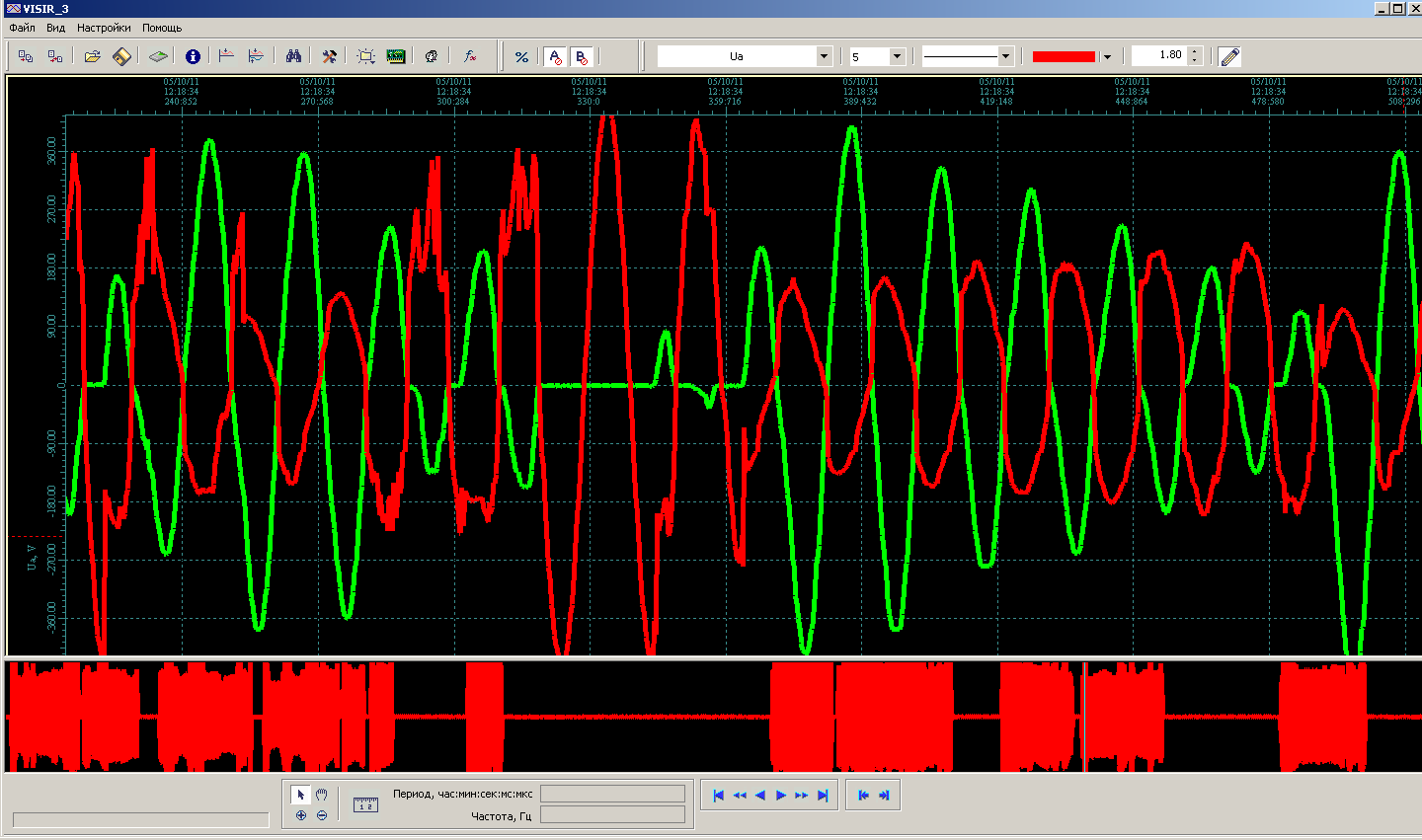

Окно с открытой сессией.

Для просмотра, анализа, обработки и сохранения данных на ПК разработано специализированное программное обеспечение. Программа позволяет просматривать записанные данные, производить их цифровую обработку (фильтрация, усреднение, нормализация, определение сдвига фаз и т.д.), вычисление действующего значения, мощности. По заданным уставкам проводится поиск аварийных ситуаций. Имеется возможность ввода и сохранения настроек под конкретное место установки прибора и автоматического применения этих настроек для вновь поступивших данных. Программа обладает удобным интуитивно понятным интерфейсом.
