Лазерная система контроля целостности ленты «ЛВС-3» предназначена для раннего обнаружения дефектов (продольных порывов) конвейерной ленты.

Система контроля целостности ленты

Система позволяет эффективно обнаруживать порыв ленты для его оперативного устранения, что помогает избежать длинных порывов и связанных с этим простоев конвейера.

Благодаря использованию современных лазерных технологий и передовых методов программной обработки видео-данных удалось достичь высокой точности системы, что позволило определять даже незначительные повреждения поверхности ленты.

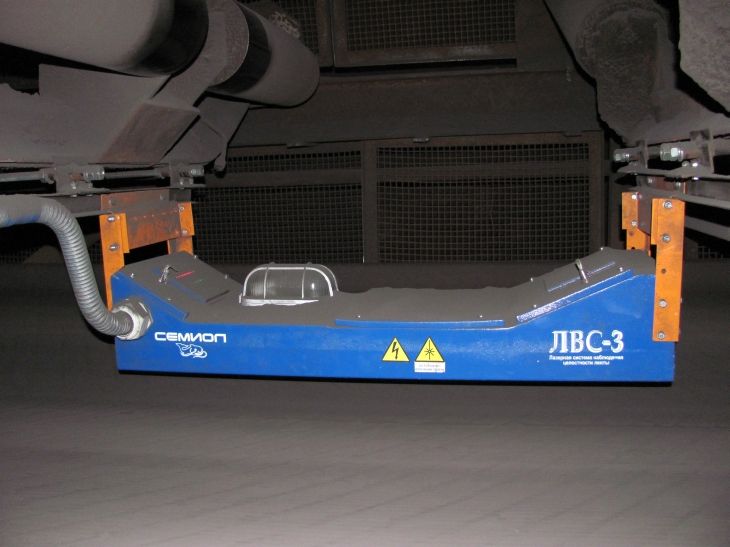

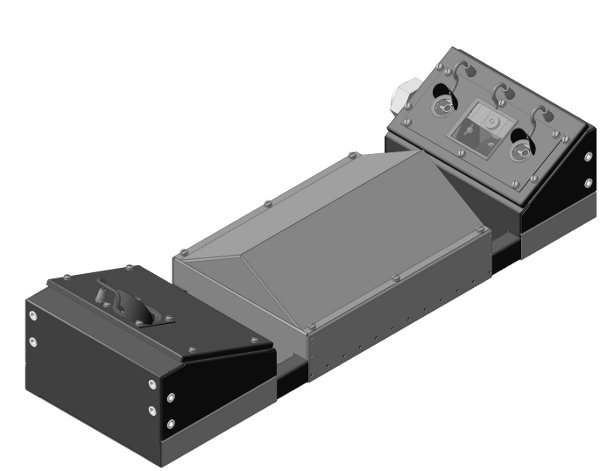

Система состоит из вычислительного блока(включает в себя пульт управления), блока регистрации(устанавливается в месте где необходимо осуществлять контроль) и блока пылезащиты. Для интеграции с уже существующими системами, предусмотрены внешние сигналы(«Авария», «Готовность»). В зависимости от необходимостей заказчика система может иметь несколько вариантов исполнения:


  • Вычислительный блок располагается на пульте управления конвейером(для контроля системы оператором) и связан с блоком регистрации по средствам Ethernet сети.
  • Вычислительный блок и блок регистрации располагаются в одном корпусе и функционируют автономно.

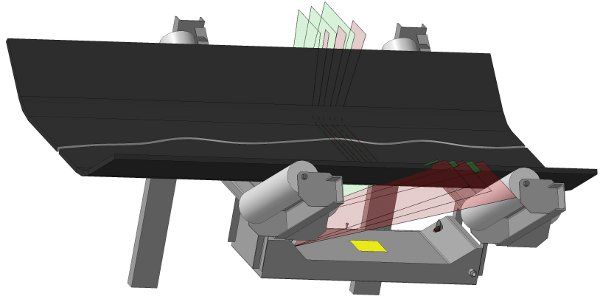

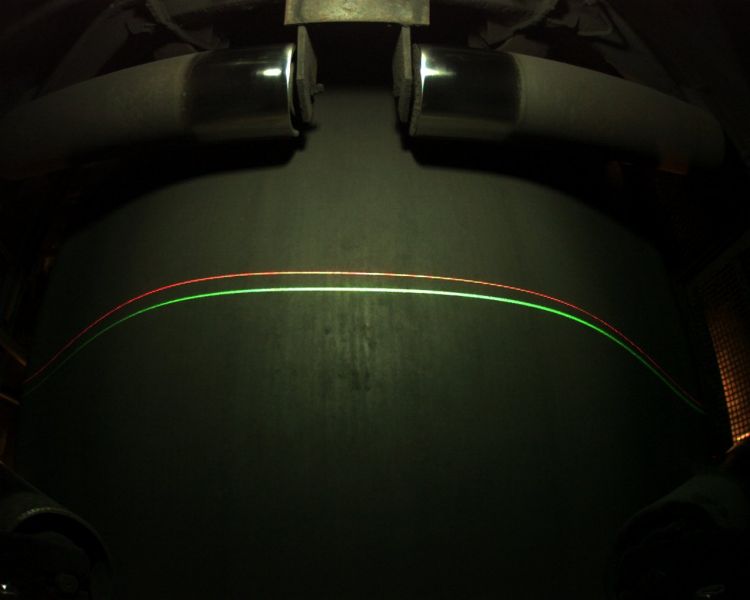

Блок регистрации осуществляет генерацию лазерной линии на поверхности ленты(линия на поверхности ленты контролируется при помощи камеры высокого разрешения) и контроль состояния компонентов системы, собранные данные передаются на вычислительный блок.

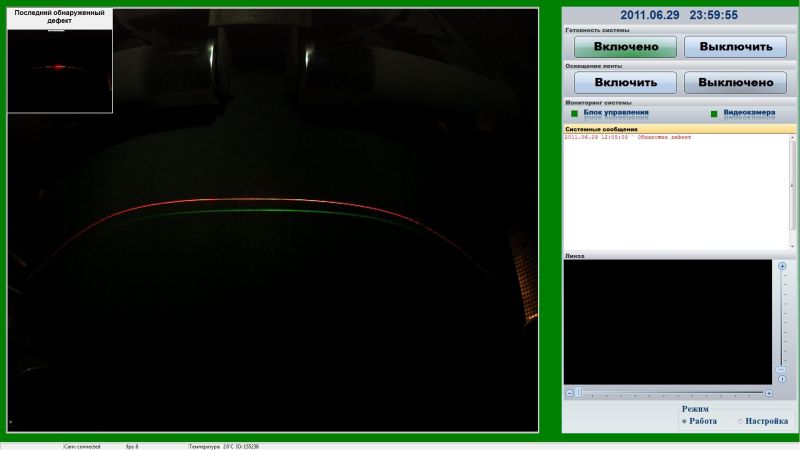

Вычислительный блок обеспечивает контроль целостности, а также может содержать в своем составе пуль управления с визуальным отображением ленты конвейера.

Гибкость аппаратно программного комплекса позволяет использовать «ЛВС-3» как для сигнализации о обнаружении дефектов, так и для автоматической аварийной остановки конвейера. Благодаря своим техническим характеристикам ЛВС-3 может быть использована на любых конвейерах ленточного типа.

Технические характеристики
Напряжение питания сети ~220В или ~36В
Потребляемая мощность блока регистрации не более 50Вт
Мощность лазерного излучения 5-12 мВт (в зависимости от напряжения питания сети)
Скорость движения ленты 0.2-4 м/с
Время срабатывания 0.5 c
Длина определяемого порыва от 1.5м
Класс защиты IP 54 по ГОСТ 14254
Выходные сигналы «Авария», «Готовность»
