Как только появились электродвигателя, инженеры начали искать пути устранения электрических и механических проблем, которые возникают при использовании пуска непосредственной подачей напряжения. Броски и импульсы тока, а также чрезмерный механический износ, возникающий при пуске электродвигателей, уменьшают ресурс и срок службы оборудования, а также приводят к нестабильной работе питающей сети.

Устройство плавного пуска серии

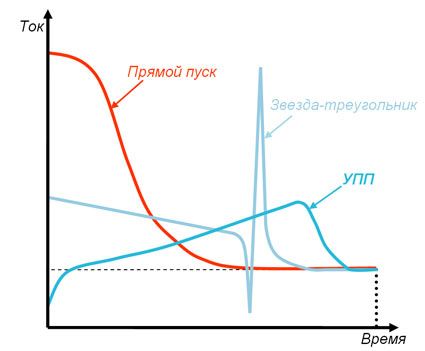

Частично решить перечисленные проблемы при запуске, возможно с применением метода пуска звезда-треугольник, но данный способ не обеспечивает плавного останова и не позволяет гибко регулировать в момент пуска и останова характеристики электродвигателя, что делает невозможным использование этого метода во многих областях применения.

На данный момент наиболее эффективное решение большинства проблем, связанных с запуском и остановом электродвигателей, возможно с применением современных устройств плавного пуска(далее УПП). УПП позволяет осуществлять плавный пуск и останов электродвигателей переменного тока, сводя к минимуму электрические и механические перегрузки.

Компания «Семиол» имеет большой опыт в проектировании и производстве УПП. На данный момент мы предлагаем плавные пуски на номинальные токи нагрузки 40/100/250/400/630/800 ампер, что соответствует диапазону мощностей двигателя до 315кВт.

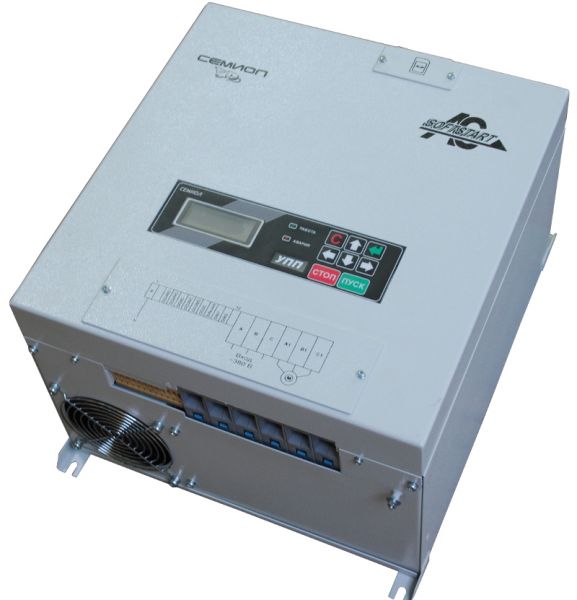

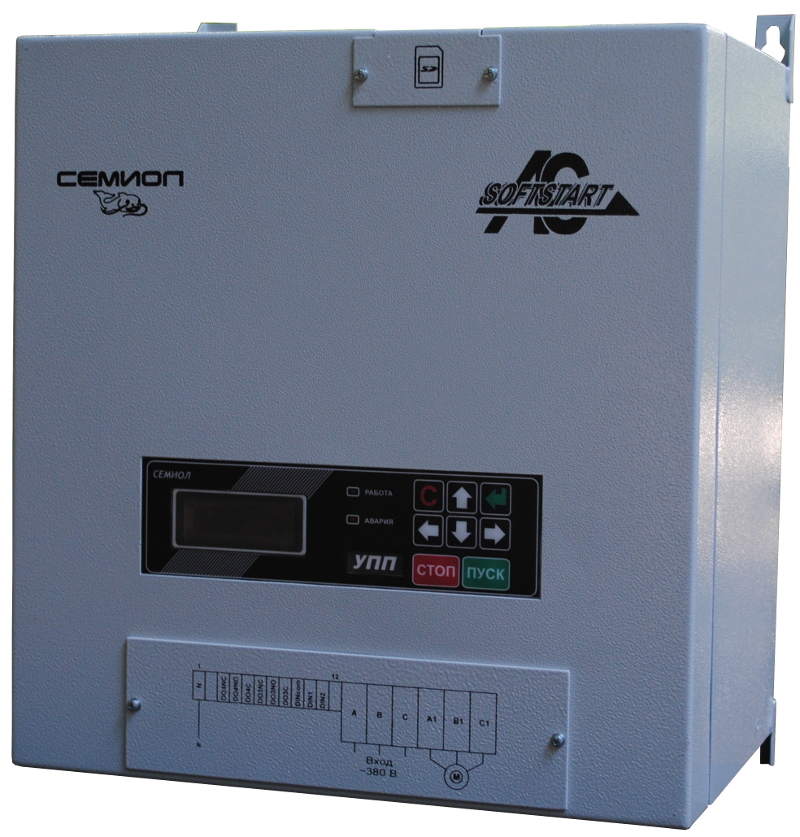

УПП «SoftStart-AC» представляет собой тиристорное переключающее устройство (регулятор напряжения), обеспечивающее плавный пуск и остановку электродвигателей переменного тока. Оно объединяет функции плавного пуска и торможения, защиты двигателей и механизмов, а также связи с системами автоматизации. Эти функции отвечают наиболее частым применениям для центробежных механизмов, насосов, вентиляторов, компрессоров и конвейеров.

Применение УПП позволяет:

  • существенно повысить срок службы электродвигателя и механизма за счет снижения ударных механических и электродинамических нагрузок;
  • защитить оборудование от аварийных режимов;
  • снизить динамические нагрузки на питающую сеть;
  • повысить срок службы контакторной аппаратуры и сократить расходы на ее эксплуатацию;

Основные функции:

  • плавное повышение питающего напряжения при пуске от заданного значения до номинала;
  • пуск механизмов с повышенным пусковым моментом;
  • пуск с токоограничением;
  • контрольное время пуска (при введенном токоограничении);
  • управление обводным контактором;

Защиты двигателя и механизма:

  • защита от обрыва входной фазы;
  • защита от понижения (превышения) напряжения питающей сети;
  • максимально–токовая защита;
  • защита от обрыва выходной фазы;
  • защита от обрыва вала;
  • защита от блокировки вала;
  • защита от дисбаланса фаз;
  • тепловая защита двигателя;

Отличительные особенности.
(улучшающие эксплуатационные характеристики)

УПП имеет встроенный пульт управления, который обеспечивает отображение параметров привода и позволяет осуществить настройку уставок и параметров. Встроенный пульт управления имеет интуитивно понятный интерфейс с системой вложенных меню, что упрощает настройку параметров привода.

  • Наличие интерфейса sCAN позволяет создать распределенную систему управления приводами.
  • В случае настройки группы преобразователей система профилей позволяет переносить настройки с одного преобразователя на другой.

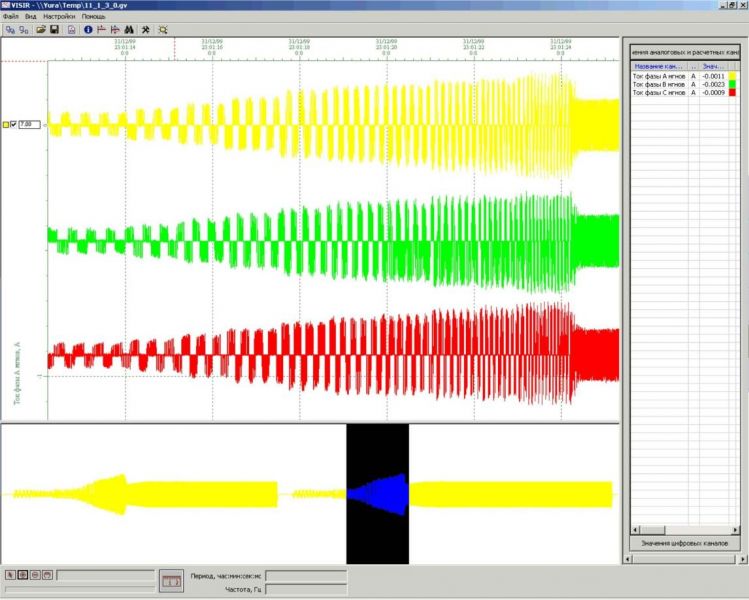

  • В УПП предусмотрена регистрация параметров на модуль памяти. В качестве модуля памяти в преобразователе используется энергонезависимая карта памяти стандарта SD/SDHC. Объём карты памяти может быть до 4GB.
Технические характеристики
Наименование параметров Значение
Питающая сеть:
Род тока трехфазный переменный
Напряжение питания 380 В
Выходные параметры:
Номинальное выходное напряжение 380 В
Номинальный выходной ток 40А 100А 250А 400А

Подробнее в руководстве по эксплуатации
