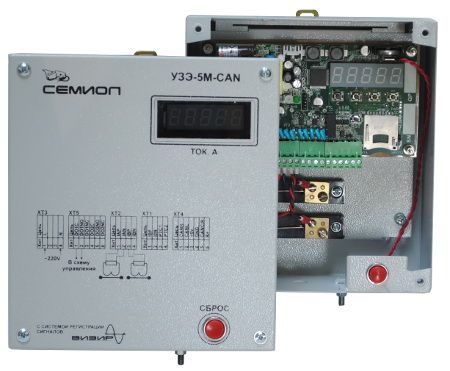

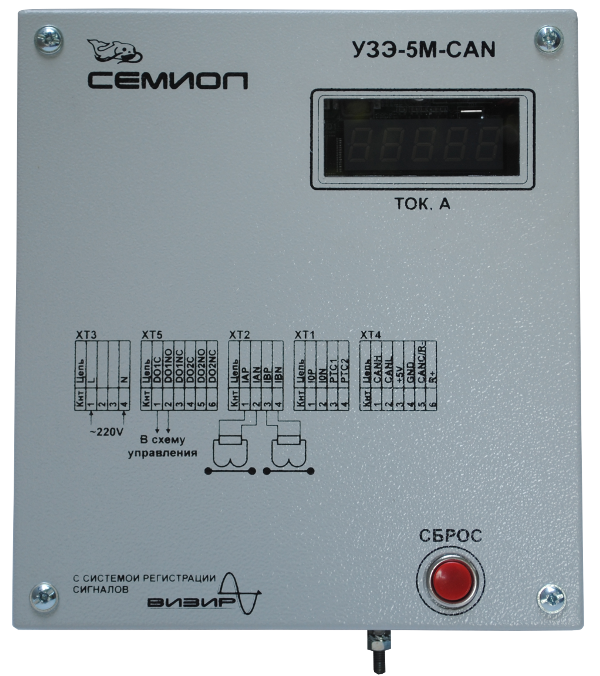

Устройство "УЗЭ-5М-CAN"(далее УЗЭ) производства ООО "Семиол", реализовано на базе высокопроизводительного сигнального микропроцессора(DSP). Это позволяет реализовать такие дополнительные функции как:

  • регистрация мгновенных и действующих токов нагрузки*;
  • объеденение нескольких устройств в сеть и связь с системой управления верхего уровня;
  • отображение текущего тока нагрузки на светодиодном индикаторе;
Устройство защиты электродвигателей

* - запись производится в формате системы «ВИЗИР», общем для всех изделий ООО «Семиол».

УЗЭ подключается к двум трансформаторам тока с номинальным вторичным током 5А, установленным в двух фазах нагрузки.

Основные функции реализованые в УЗЭ

  • Размыкание цепи нагрузки при срабатывании защиты.
  • Отображение текущего действующего тока нагрузки на 5-и разрядном светодиодном индикаторе. Отображаеться больший, из трех фазных токов.
  • Объединение УЗЭ в сеть sCAN для передачи информации о токе нагрузки и состоянии реле в АСУ.

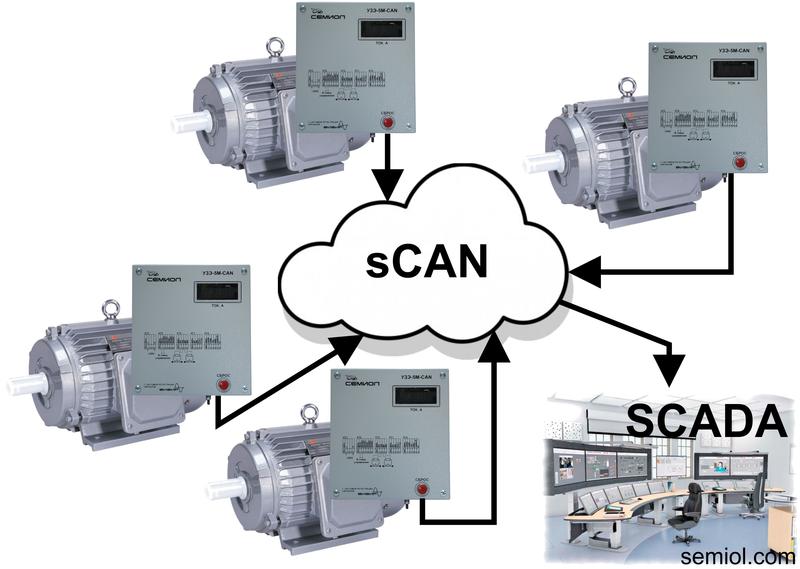

Интеграция УЗЭ-5М-CAN с АСУТП
  • Предупредительная сигнализация о возможном срабатывании защиты.
  • Сброс в исходное состояние после срабатывания защиты. Осуществляеться автоматически, кнопкой на реле или дистанционно.
  • Запись осциллограмм мгновенных и действующих токов нагрузки, внутренних сигналов УЗЭ на карту памяти формата SD/SDHC, с привязкой к реальному времени.
  • Программируемый дополнительный релейный выход.
Технические характеристики

В УЗЭ реализованы следующие защиты

  • Защита от превышения мгновенного тока – токовая отсечка.
  • Защита от несимметричного режима работы, в том числе при обрыве фазы нагрузки.
  • Защита по интегралу квадрата тока (I2t), предотвращающую перегрев при перегрузке – тепловая защита.
  • Защита от утечек и замыканий на землю (при подключении трансформатора нулевой последовательности).
  • Защита по фактической температуре двигателя (при подключении термодатчика двигателя).
