Предназначена для автоматического и ручного управления положением токоведущих электродов и обеспечения требуемого режима работы печи.

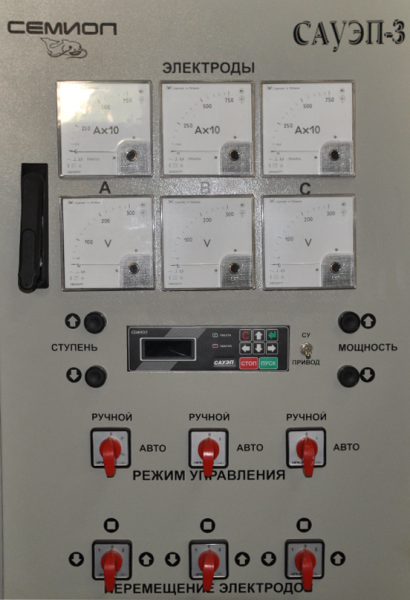

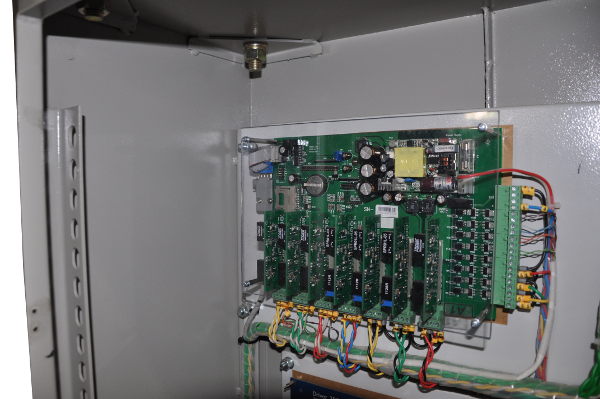

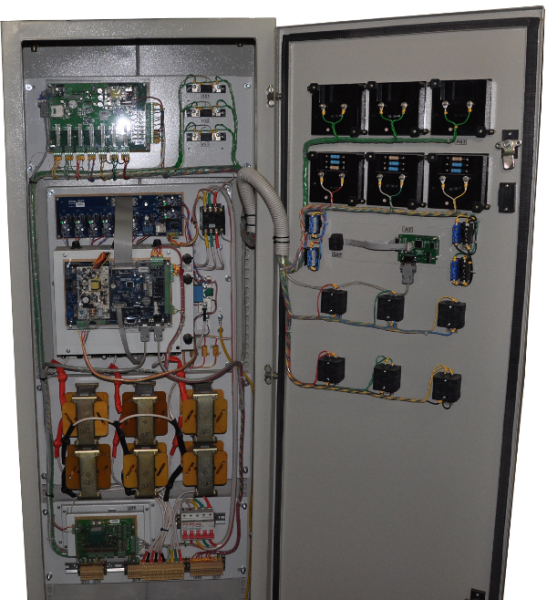

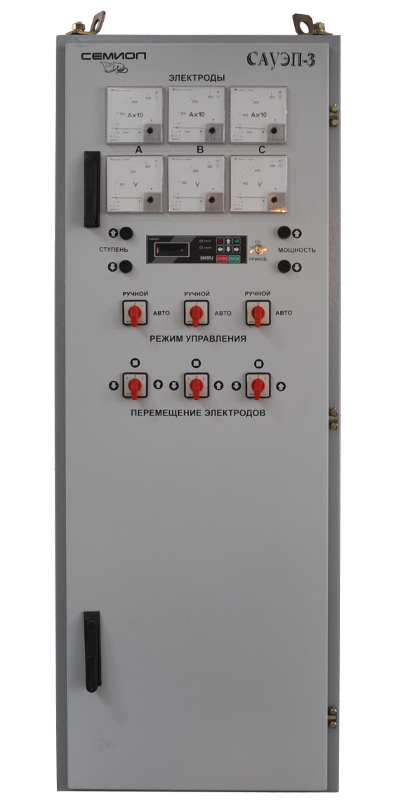

Система представляет собой шкаф с ориентировочными габаритами 1600х600х465, состоящий из двух основных блоков - привода двигателей перемещения электродов и системы управления.

В процессе работы система управления контролирует следующие сигналы:

  • напряжение на каждом электроде
  • ток каждого электрода
  • ток возбуждения двигателей привода перемещения электродов
  • токи и напряжения якоря двигателей привода перемещения электродов
  • положение управляющих командоконтроллеров

На основании полученных измерений система управления, применяя один из алгоритмов (поддержание заданной мощности, поддержание заданного тока или напряжения), выдаёт управляющие команды на блок привода, который непосредственно управляет двигателями постоянного тока перемещения электродов дуговой печи.

В системе реализован авторский алгоритм автоматического определения оптимальных режимов плавления, который позволяет добиться минимального времени плавления, а также уменьшения токов двигателей привода электродов более чем в три раза, что также значительно уменьшает динамические удары в механической части привода электродов. Метод адаптивного форсирования скорости перемещения электродов значительно уменьшил время режима эксплуатационного короткого замыкания (менее 0.9с) при обвале шихты, что благоприятно сказывается на тепловых режимах питающего трансформатора. Кроме того, для экономии графитовых электродов, добавлен режим регулирования коэффициента мощности энергетических показателей дуги.

В САУЭП-3 реализована система регистрации типа «Визир-3», на которой в режиме реального времени на карту памяти производится запись всех аналоговых и цифровых сигналов системы, которые впоследствии можно просмотреть с помощью персонального компьютера и соответствующего программного обеспечения. Эта система позволяет максимально точно настроить режимы работы, а также, при необходимости, обеспечивает протоколирование аварийных ситуаций.

Технические характеристики
Основные технические характеристики САУЭП-3
Род тока трехфазный переменный
Напряжение питания 380 В
Отклонение установившегося входного:
Напряжение питания от +10% до-15%
Частота питающей сети 50 Гц +/- 2Гц
Выходные параметры:
Номинальное выходное напряжение 3 канала 250 В
Номинальный выходной ток 3 канала 15 A
Глубина регулирования 1:100
Максимальное измеряемое напряжение 260 В
Количество измеряемых каналов тока, напряжения 3,3
Режим работы продолжительный
Устойчивость к воздействию механических и климатических факторов:
Вид климатического исполнения Т по ГОСТ 15150-69, ГОСТ 15543.1
Атмосферное давление 84-106,7кПа(600 - 800 мм.рт.ст.)
Относительная влажность при температуре воздуха +30 С 80%
Наработка на отказ 10000 час
Средний срок службы 10 лет
Диапазон температур рабочих......... +10 ÷ + 50 C предельных......+1 ÷ +60 С
